彈簧頂針（pogo pin)連接器通過精密數控機床加工出來后，為了提高彈簧頂針（pogo pin)的導電性能，耐磨性，焊接強度，抗氧化，防止腐蝕等用途，就要給它穿上一件保護套——“電鍍”；給大家介紹一下彈簧頂針（pogo pin)連接器使用不同電鍍材料的特點及電鍍材料的屬性。

彈簧頂針（pogo pin)

錫

鍍錫的三種類型：預鍍錫；預覆層；電鍍。

錫的特性： 錫比較軟，保護性防止腐蝕，比較廉價， 容易焊接，鍍層厚度在2-12μ

顏色：銀白色，暗或有光澤。

黃銅或青銅鍍錫耐溫110度，鋼鍍錫可達190度。

金

電鍍金是現有的電接觸件更優質的鍍層方法，較軟，很耐腐蝕，在純酸里不溶解，良好導電性，較昂貴，因此選擇性鍍金工藝更為合理，即只在嚙合范圍鍍金。

鍍金通常選擇先鍍鎳，以達到更好的防腐效果。

鍍金厚度一般在

鈀

貴金屬鈀用于電鍍代替金在某些有限制的范圍，AMP僅采用鈀在金屬焊接層（硬金方法）

鈀的導電率比金差。

鎳

比較貴重，銀白色金屬，導電率差，堅硬，表面光滑，經常用于鍍金的底鍍層，焊接性差，鋼接觸件大多采用鍍鎳，（必須先鍍銅),紫銅鍍鎳可耐溫340度，黃銅和青銅則可達250度。

銀

光澤白色，貴重金屬，軟，導電性好，容易惰性氧化，所以易失去光澤，黃銅或青銅鍍錫可耐溫110度，紫銅則可耐溫250度。

銅

銅經常用于基礎鍍層；

鍍錫接觸件改進可焊性；

為更好的附著力所以鋼選擇鍍銅較多。

彈簧頂針（pogo pin)的電鍍材料的電氣性能，比重，融化溫度對比

材料導電率電阻率比重融化溫度

Ωmm2Ω

錫

銀

金410.02419。

鈀

鎳

【彈簧頂針相關介紹】

一、關于彈簧頂針pogopin產品介紹

Pogo pin也稱為：彈簧針，充電針，探針，頂針等；

Pogo Pin彈簧針是一種特殊連接器，基本結構有一個車削針管，一個車削針頭和一個壓縮彈簧構成。針管管口處卷邊，將針頭保持在針管內，靠彈簧提供接觸力使針頭與對接零件之間建立電連接。

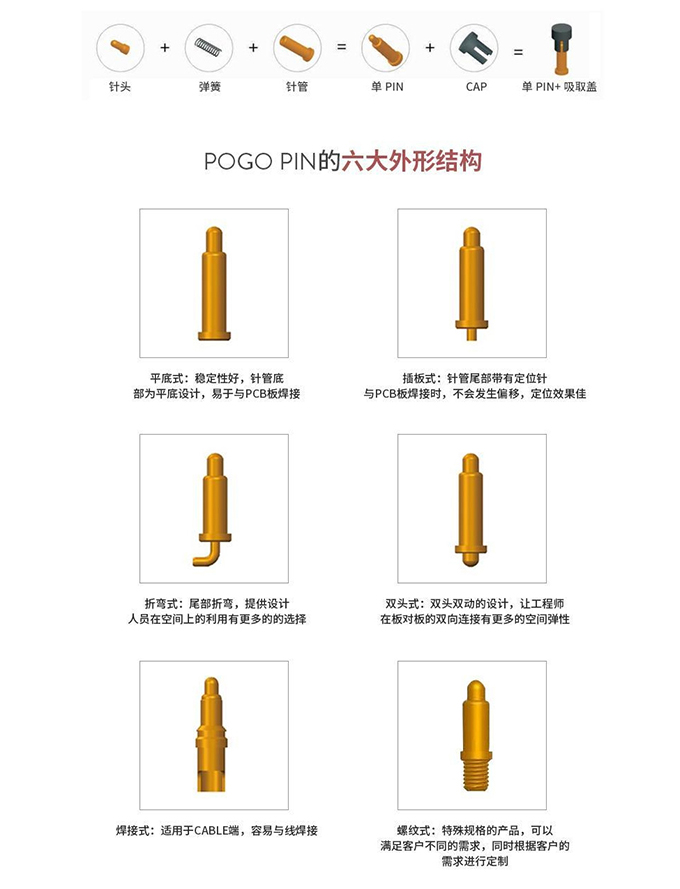

二、彈簧頂針pogopin產品結構（外形）及優勢

平底式：穩定性好，針管底部為平底設計，易于與PCB板焊接；

插板式：針管尾部帶有定位針，與PCB板焊接時，不會發生偏移現象，定位效果佳；

折彎式：尾部折彎，提供設計人員在空間的利用上有更多選擇；

雙針軸：雙頭雙動的設計，讓工程師在板對板雙向連結有更多的空間彈性；

焊杯式：適用于Cable端，容易與線焊接；

螺紋式：特殊規格的產品可滿足客戶不同的需求，同時根據客戶的需求進行定制；

側孔式：方便電鍍工藝過程，保證電鍍范圍；

三、彈簧頂針磁吸連接器解決方案應用領域：

1、航空航天電子、醫療設備電子、汽車電子、工業電子、5G通訊電子、軍警設備電子。

2、無人機設備、大健康產品、物聯網設備、智能數據中心、便攜式設備、智能機器人。

3、智能家庭電器、智能美發器具、智能手持設備、智能運動器材，智能理療美容器材。

4、智能可穿戴產品（TWS藍牙耳機、頭戴式耳機、智能手表、智能手環、智能服飾等）

5、消費類電子（打印機、智能手機、筆記本、平板電腦、霧化器電子煙、LED燈具)
