今天POGOPIN廠家在這里和大家一起來探究關于特殊連接器產品有哪些知識，特殊電連接器的選用包含了使用環境條件、電參數、機械參數、端接方式等的選用，正確的選用是使用好的先決條件，同時正確的使用也必不可少，正確的使用又是保證產品可靠性的關鍵。我們將向用戶提供高質量的產品，同時也希望用戶選好、用好我們的產品，接下來我們就一起來看看。

一、使用環境條件：

 1、環境溫度——是指產品工作的環境，應在產品規定的環境溫度內使用。即使外部環境溫度不高但若產品工作在機箱內，散熱條件差且加上其它元器件發熱都會造成產品所處的環境溫度大大高于外部的環境溫度。超出規定的環境溫度使用將使金屬鍍層或絕緣體受損，同時過低的溫度也會使絕緣體龜裂，最終使連接器性能降低或功能喪失。

 2、潮濕或水——潮濕或水都會使絕緣體表面形成水膜使絕緣性能降低甚至造成相臨接觸件之間誤導通。一般長期在高潮濕或在有水的條件下使用的連接器都應采用有密封作用的連接器。

3、低氣壓：高空條件下氣壓會降低（恒定氣壓密封倉內除外），當產品處于低氣壓條件下，產品的介質耐壓會下降，若傳輸的電壓高于產品技術條件的規定，就有可能發生電擊穿，造成失效。

4、腐蝕環境：是指產品周圍的氣氛，比如鹽霧嚴重的海上，酸堿嚴重的化工原料儲存倉庫等，這些條件都會對連接器的金屬件、絕緣體等產生腐蝕和侵蝕作用，在選用時應注意向生產方提出特殊要求或選用能滿足你要求的產品。同時也應注意，有個別連接器的塑料件是不耐如香蕉水、苯、丙酮等溶劑的，請注意產品樣本中的規定。

5、力學條件：是指振動、沖擊、碰撞、加速度等力學作用，按產品樣本中的參數選用，一般來說，同類產品中麻花針的力學參數較高，也容易保證。注意，實際使用中線纜與接觸件端接后應采用線夾或其它方式對線纜加以固定，過長又無固定措施的線纜在受到振動或沖擊等外學作用下將危及到線纜的安全，嚴重時會造成連接器損壞和線纜斷裂等故障。

二、端接方式

  端接方式是指線纜與連接器連接的方式，一般有多種，選用時應按實際的使用狀況、可靠性等要求和已有的條件來綜合考慮。

a.壓接：有較高的機械強度、耐環境性能好、電性能好，可靠性高，但靈活性差，適合線纜性狀已經確定的場合；

b、繞接：需要用專門的繞接槍或專用設備才能完成端接、可靠性較高；

c、刺接：主要用于印板中的帶狀電纜，無須撥線，成本低，但必須使用規定的線規；

d、焊接：容易形成由于焊接方法、可焊性等原因造成的不易檢查的虛焊但有靈活性高，操作簡單的優勢。壓接、繞接都是較為可靠的端接方式，推薦采用。

三、電參數

1、接觸電阻：主要考慮線路傳輸中的損耗，特別是信號電壓，由于本身的信號幅度不高，若接觸電阻大，在其上的電壓降就大，信號將被衰減，對傳輸不利。采用麻花針的連接器由于是多點接觸可以較好的保證其接觸可靠性，特別是對低電壓和小電流的傳輸。

2、額定電壓：也叫額定工作電壓，是指相互絕緣的各部件之間能夠長期施加的電壓。長期工作在高于額定電壓的條件下，會使絕緣體的絕緣性能變壞或損壞絕緣體而使連接器失效。

3、額定電流：：也叫額定工作電流，額定電流的量值是在產品熱設計時已經確定了，過大的電流會造成過分發熱而損壞絕緣體或使接觸件的鍍層軟化而形成故障，用戶不能隨意提高使用電流，從要求高可靠性出發還應注意降額使用，一般可以按75～85%的額定電流來考慮。

4、屏蔽性：由于整機高密度的安裝以及外部電磁輻射，一般用金屬外殼來屏蔽對外和外對內的電磁輻射，注意金屬外殼的接地應良好。

5、阻抗匹配：對于用于傳輸高頻或射頻信號的同軸連接器，重點是注意特性阻抗，通常特性阻抗有75Ω和50Ω兩種，選擇不當的結果是信號被大幅度的衰減（反射）。

1、絕緣電阻：是指對絕緣體加電后，在其表面或內部形成的電阻值，若絕緣電阻小則當加電后其漏電流就大，被傳輸的電流就會被分流，造成損失。絕緣電阻與選用的材料和使用的環境條件有關，一般高溫或潮濕等條件下是會下降的，注意樣本中的規定。

2、介質耐壓：是指相互絕緣的接觸件之間以及與外殼等部件之間能承受如浪涌、瞬通、瞬斷等造成的瞬間峰值電壓擊穿的能力，與絕緣體的材料，環境溫度（溫度高不利）、濕度（濕度大不利）、大氣壓（氣壓低不利）都有關。

3、燃燒性：指絕緣體材料（玻璃、陶瓷除外）的阻燃性和自熄性，對于航天、空間有些特定場合以及家用電器是非常重要。

五、機械參數

1、機械壽命：指產品（特殊連接器的座和頭）的插入和拔出，一般為1000～10000次，注意，大多數產品都不支持熱插拔（即帶電分離或插入）。若用戶有要求，定貨時應先聲明。

2、外形尺寸的干涉性：主要是用戶在選用時應注意產品的外型尺寸對你的安裝空間的適應性，重點要考慮和別的元器件或構件之間是否會造成尺寸干涉。

3、針孔性：在有高可靠的要求時，通常為提高可靠性，一般采用冗余設計，采用兩針或多針并聯使用。另外，若插座常帶電，選用裝孔較為合適，反之亦然，主要是從安全性考慮。

4、鎖緊方式：矩形連接器分螺釘、扣環快速、插片快速等鎖緊方式，圓形連接器分羅紋、卡口快速、彈子式快速等，通常采用羅紋或螺釘鎖緊連接其插拔出時間長，僅適用于不經常插拔的場合，該鎖緊方式可靠但插拔麻煩。插片、卡口等快速鎖緊適用于經常插拔的場合。

5、定位方式：主要是防連接器的錯插合，若要求嚴格可以選擇多種定位的結構形式。

6、安裝方式：主要是按用戶的喜好或安裝的位置以及美觀來考慮，重點是附件的選取。

六、使用注意

1、大多數產品由于沒有防斜插功能，插入時要注意不要斜插入，拔出時也應該如此，盡量不要采用左右晃動的拔出方式。特別是對于采用玻璃絕緣子作支撐的密封產品不光在焊接時不應隨意板動焊接端而且拔出時更不應左右晃動。

2、采用麻花針的產品雖然可靠性高，但不支持盲插，也不適合爆發力的插入，插入時應首先對好方向然后慢慢推入，因為需要給麻花針一個自動找準位置的時間。

3、由于大多數產品都不支持帶電插入或拔出（熱插拔），因此應斷電后再插入或拔出。

4、未插入到位（或未鎖緊前）的產品不能通電使用。發現插入時有異常不要強行插入。

5、連接器在使用前應檢查一下是否有多余物存在，若要清洗接觸件應采用絲織品蘸無水乙醇擦洗，不應使用棉織品以免鉤掛出纖維而形成多余物。

6、特殊連接器應貯存在溫度為-45～+125℃，相對濕度不大于95%的無腐蝕性氣體的環境中。

7、對于端接形式采用壓接的應注意，你選用線纜的線芯截面積應符合樣本對該參數的規定范圍，線芯過小會造成壓接不牢，過大線芯無法壓接。對于焊接也應的考慮線纜線芯插入后應保證足夠的焊錫載量空間。

8、對于采用焊接的方式連接的產品，焊接時應使用中性焊劑，以免污染絕緣體而使產品絕緣性降低。同時焊接的溫度不宜過高，時間不宜過長，通常焊接溫度不應超過260℃，可以據此選用相匹配的電烙鐵。連續焊接時間以不超過3秒鐘為好，最長也不要超過5秒鐘，若需多次重復焊接應在焊點充分冷卻后再進行第二次焊接，焊接完成后應及時清除特殊連接器絕緣體的表面焊劑以免污染而造成絕緣性能下降。

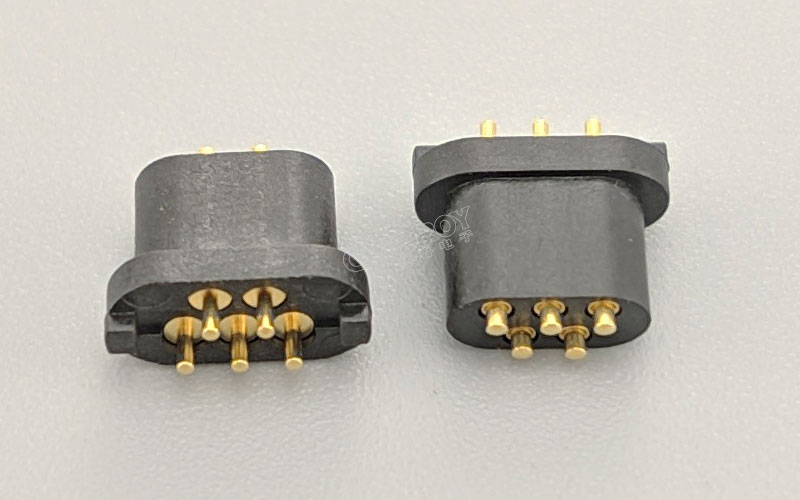

特殊連接器
